applications Découpe laser grc elliptique prc usinage des fonds



Tolérances d'usinage suivant norme NF E 81-100
Les tolérances indiquées concernent les fonds définis par les normes NF E 81-101 à NF E 81-104



Tolérances sur le développement
(NF E81-100)



Tolérances d'ovalisation
(NF E81-100)



Finitions & traitement
Vos fonds peuvent être

• • Décapés
• • Polis
• • Grenaillés , sablés
• • Traités thermiquement
• • Conformes aux CODAP, RCCM, TÜV, ASME & CE
• Tolérances sur la profondeur F+h
  La tolérance s'étend sur la profondeur mesurée après usinage
  du bord à souder. Elle est égale à :
• • Fonds d'épaisseur E > 6 mm : ± 0,0075 D avec min± 2 mm
• • Fonds d'épaisseur E > 6 mm : ± 0,01 D
• La hauteur du bord cylindrique h doit être régulière et sa valeur
  ne doit pas être trop réduite.

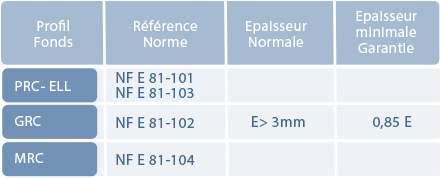

Tolérances sur l'épaisseur

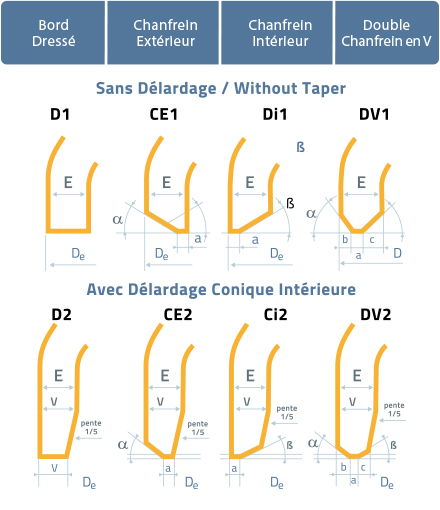

Usinage réalisable dans nos ateliers
